Plasma Rohr- und Profilschneideanlage



Schneidanlage zum Ablängen und Bearbeiten von Rohren und Profilen bis D=100mm. Neben dem einfachen Zuschnitt von definierten Längen lassen sich auch Anschlusskonturen (z.B. Fischmaul) an den Schnittkanten herstellen. Direkt auf dem Werkstück können ebenfalls Ausschnitte vorgenommen werden, wie z.B. Rundlöcher, Ellipsen etc.

  • digitale Programmierung und vollautomatische Arbeitsprogramme
  • B&R-Steuerung mit 10.1“ Touch-Display
  • Standardmäßig mit HYPERTHERM-POWERMAX ausgerüstet
  • nutzbare Arbeitslänge: 3.000mm / 6.000mm (Standard)

DRAGON wird standardmäßig mit Plasmastromquellen der Powermax-Serie von Hypertherm ausgerüstet. Diese bieten im Bereich der Druckluft betriebenen Stromquellen eine hervorragende Schnittqualität (in Punkto Geradheit und Bartfreiheit und Schnittgeschwindigkeit) als auch eine sehr lange Lebensdauer der Verschleißteile (Düse und Elektrode). Dadurch heben sich die Powermax-Geräte deutlich von anderen Schneidquellen ab.

Grundsätzlich lassen sich alle elektrisch leitfähigen Materialien mit Plasma schneiden. Bei legierten Stählen sind allerdings die Ergebnisse deutlich schlechter. Die Schnittkante ist rauer und schräger. Zudem wird die Schnittkante schwarz, d.h. die Legierungsbestandteile verbrennen und der Stahl kann an dieser Stelle rosten. Es ist also auf alle Fälle Nacharbeit (z.B. Schleifen) erforderlich. Für dünnwandiges Material (bis 1,5mm) ist bei der Verwendung FineCut-Düse ist ein durchaus sauberer und akzeptabler Schnitt möglich.

Wirklich blanke Schnitte in Edelstahl sind nur mit Multigas-Anlagen (z.B. Hypertherm HPR, Kjellberg HiFocus) unter Verwendung von unterschiedlichen technischen Gasen (Sauerstoff, Argon + Wasserstoff, etc.) möglich.





Technische Daten

EigenschaftenWerte
nutzbare Länge (mm) 3.000 / 6.000 mm
Drehzahl Z-Achse max 100 °/s
Vorschubgeschwindigkeit X-Achse max 750 mm/s
Nennleistung Motoren 5,6 KW
Gewicht 400 kg (3m Maschine)
Abmessungen 3400 x 1100 x 2000 mm

Noch nicht verfügbar

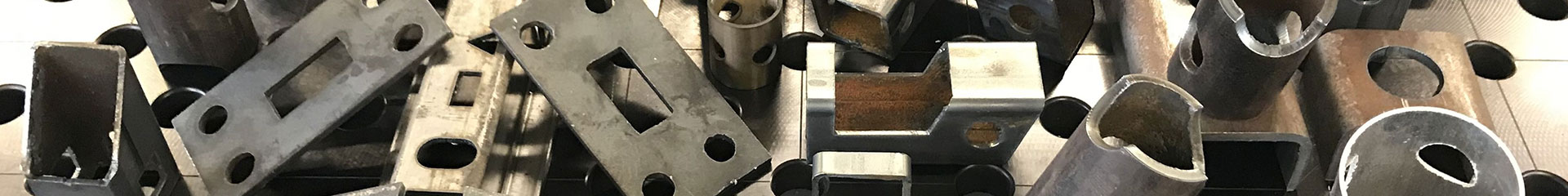

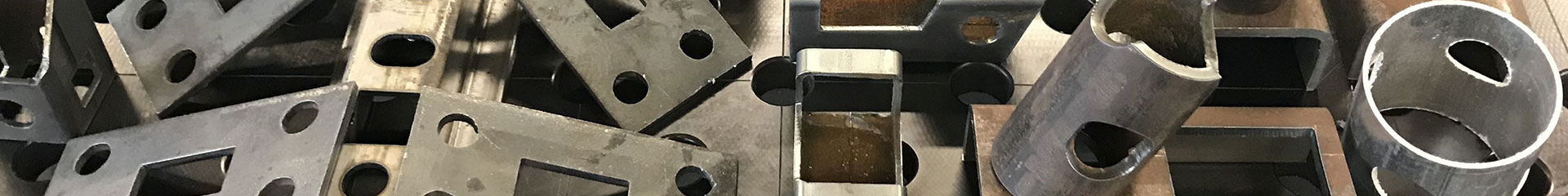

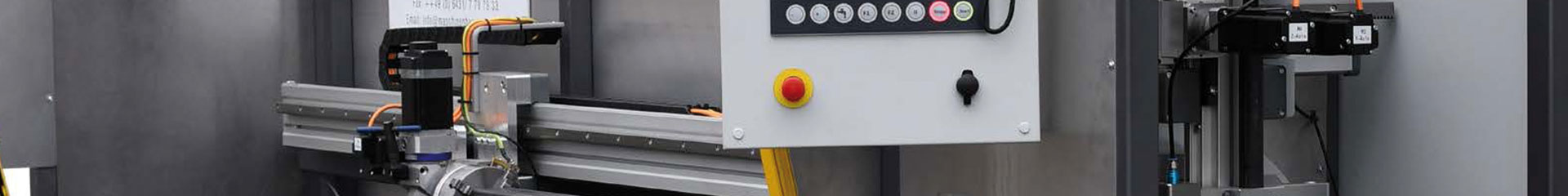

Produktbilder Plasma Rohr- und Profilschneideanlage Dragon
